Tiksli padėties ir greičio valdymas, kad atitiktų pačius reikliausius taikymo reikalavimus. Paprasta konstrukcija, mažas triukšmas, lengvas valdymas. Remiantis kodavimo erdvės vektoriaus srovės valdymo algoritmu, jis puikiai veikia visame greičio diapazone. Maksimalus energijos konversijos koeficientas kompaktiškiausioje erdvėje, kuri sunaudoja mažai energijos ir pasižymi dideliu efektyvumu. Taikoma įvairiai automatikos įrangai ir instrumentams, pvz., mechaniniams ginklams, reaktyviniams braižytuvams ir pan.
|
Number of Phase
|
3
|
Line-line Resistance: Ω±10
|
|
|
Rated Voltage: V
|
24
|
Line-line Inductance: MH±20
|
|
|
Rated Power: W
|
78
|
Rated Torque: Nm
|
0.185
|
|
Rated Speed: rpm±7
|
3000
|
Torque Coefficient: Nm/A
|
0.044
|
|
No-load Speed: rpm±7
|
5200
|
Back EMF constant: V/krpm
|
3.26
|
|
Rated Current: A±20
|
5.1
|
Rotor Inertia: kg·mm²
|
14.7
|
|
No-load Current: A
|
0.6
|
Insulation Class (UL)
|
B
|

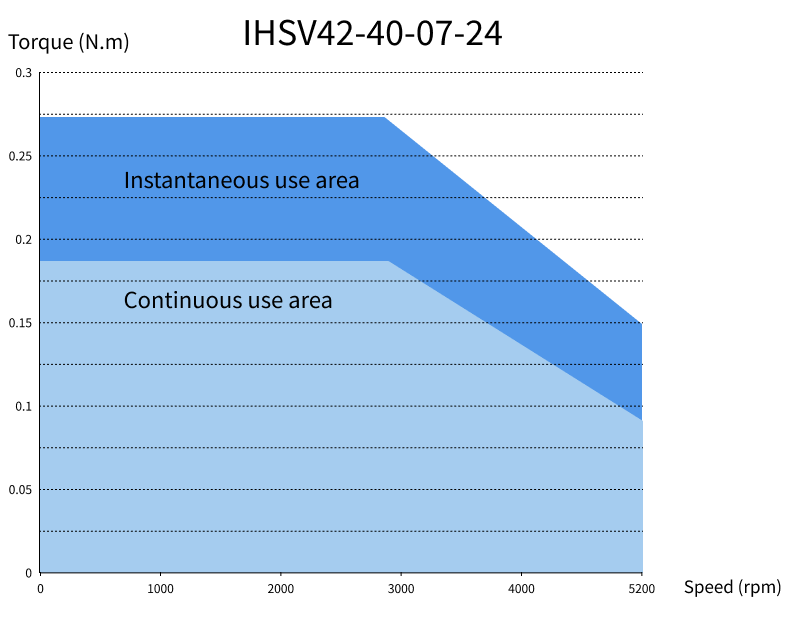

Sukimo momento kreivė:
Pulse/rev Table
| Pulse/rev | Sw1 | Sw2 | Sw3 | Sw4 |
|---|
| Default |
ON |
ON |
ON |
ON |
| 800 |
OFF |
ON |
ON |
ON |
| 1600 |
ON |
OFF |
ON |
ON |
| 3200 |
OFF |
OFF |
ON |
ON |
| 6400 |
ON |
ON |
OFF |
ON |
| 12800 |
OFF |
ON |
OFF |
ON |
| 25600 |
ON |
OFF |
OFF |
ON |
| 51200 |
OFF |
OFF |
OFF |
ON |
| 1000 |
ON |
ON |
ON |
OFF |
| 2000 |
OFF |
ON |
ON |
OFF |
| 4000 |
ON |
OFF |
ON |
OFF |
| 5000 |
OFF |
OFF |
ON |
OFF |
| 8000 |
ON |
ON |
OFF |
OFF |
| 10000 |
OFF |
ON |
OFF |
OFF |
| 20000 |
ON |
OFF |
OFF |
OFF |
| 40000 |
OFF |
OFF |
OFF |
OFF |
Sw5: Pulse Mode, off = PUL/DIR, on = CW/CCW
Sw6: Motor Dir, off = CCW, on = CW
Sw7: Pulse filter off = 200l, on=100k
Sw8: Pulse Smooth off & on
|

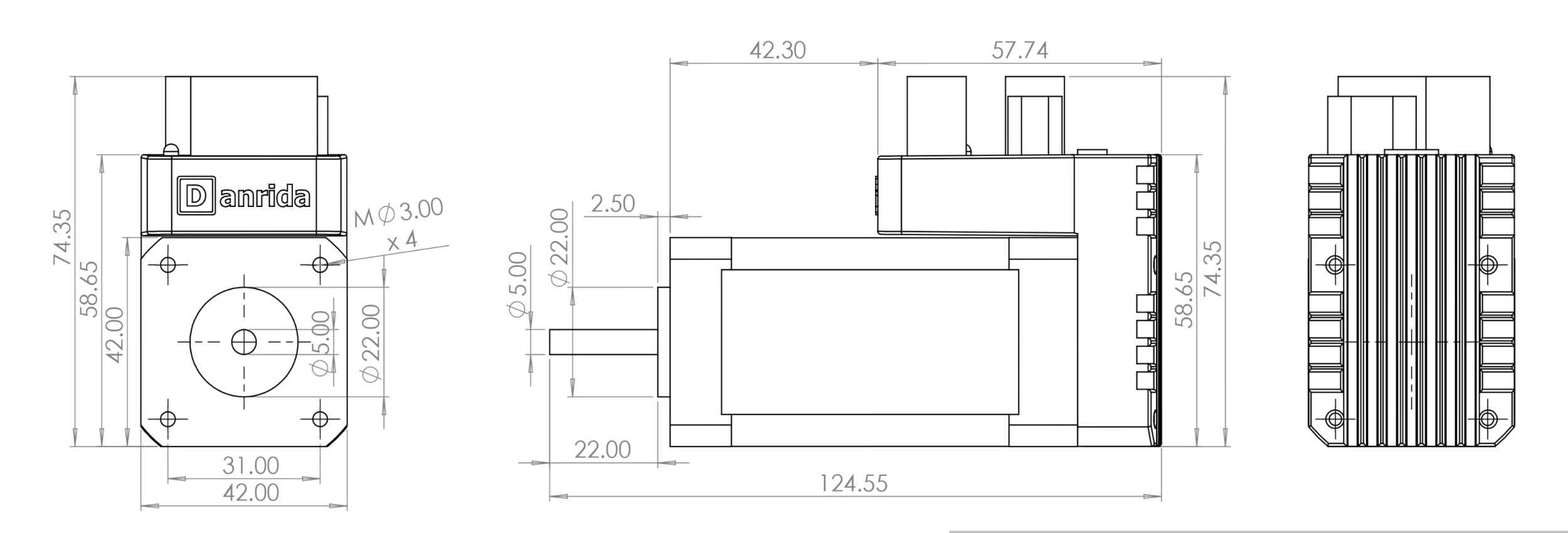

3D modelis PDF Download (Atidarykite naudodami PDF skaitytuvą):
|
|
Jei esate užsiregistravę, galite atsisiųsti 3d modelių archyvą:
|
|
| Servo pavaros komfigūravimo programa |
|
| Download IHSV Datasheet: |
|
| Visų iHSS variklių apžvalga PDF |
Download PDF |
| Greičio ir sukimo momento režimo vadovas su JMC servo varikliais |
Download PDF |
