Nerūdijančio plieno 6mm skaitmeninis temperatūros daviklis matuojantis temperatūrą -40...105 °C ribose, ±0.15 °C tikslumu.
Matavimo elektronika su MOTBUS RTU RS485 sąsaja integruota jutiklio viduje.
| Matuojama temperatūra |
-40...105 °C |
|
| Matavimo paklaida |
±0.15 °C |
|
| Matavimo žingsnis |
0.01 °C |
|
| Matavimo intervalas |
0.25s |
|
| Duomenų atnaujinimo intervalas |
1s |
|
| Matavimo paklaida -25...60 °C ribose |
±0.1 °C |
|
| Duomenų magistralė |
MODBUS RTU RS485 |
|
| Maitinimo įtampa |
5..10v |
*1 |
| Vartojama srovė |
<25ma |
*2 |
| Korpuso medžiaga |
nerūdijantis plienas 1.4404 / AISI 316 L |
|
| Korpuso diametras ØD1 |
6mm |
|
| Korpuso ilgis L |
60mm |
|
| Kabelio diametras ØD2 |
5.4mm ±0.1mm |
|
| Kabelio tipas |
silikoninis 200°C 4x0.25mm |
|
| Kabelio ilgis |
80cm |
*3 |
| Kabelio spalva |
ruda |
|
| Apsaugos klasė |
IP67 |
*4 |
| *1 Toleruojamos maitinimo ribos 4.2-16v tačiau didėjant maitinimo įtampai gali atsirasti papildoma ±0.2 °C paklaida dėl vartojamos galios |

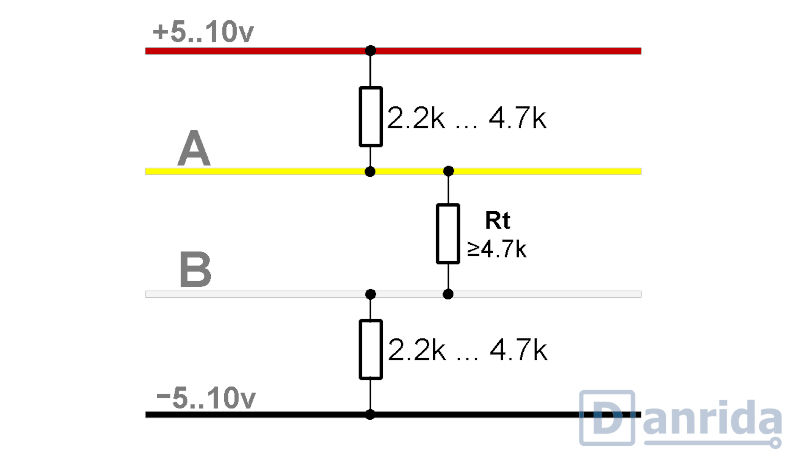

| *2 Nurodoma vartojama srovė kai RS485 terminatoriaus Rt rezistorius nemontuojamas ir RS485 draiveris veikia laisvu režimu |
 |
| *3 Kiti kabelio ilgiai galimi spec užsąkymu |
| *4 Pilnai įmerktas vandenyje,, pilnas temperatūros ciklas per vieną valandą laiko. Vieną kartą paroje. |
MODBUS RTU specifikacija
Darbinis greitis: 1200 2400 4800 9600 19200 38400 57600 115200 bps
Parity: no, even, odd
Stop Bit: 1, 2
Duomenų seka: LSB arba MSB
Gamyklos nustatymai: 9600 no 1, LSB, magistralės adresas 1
MODBUS RTU protokolo parametrams nustatyti skirte 0x46 funkcija.
| Komanda |
0x01 |
0x03 |
0x00 0x00 |
0x00 0x02 |
CRC 0xXXXX |
|
| |
Adresas |
Funkcija |
Pradžios adresas |
Ilgis |
Kontrolinė suma |
|
| |
| Atsakymas |
0x01 |
0x03 |
0x04 |
0x00 0xEA |
0x02 0x95 |
CRC 0xXXXX |
| |
Adresas |
Funkcija |
duomenų ilgis |
Temeperatūra |
Maitinimo įtampa |
Kontrolinė suma |

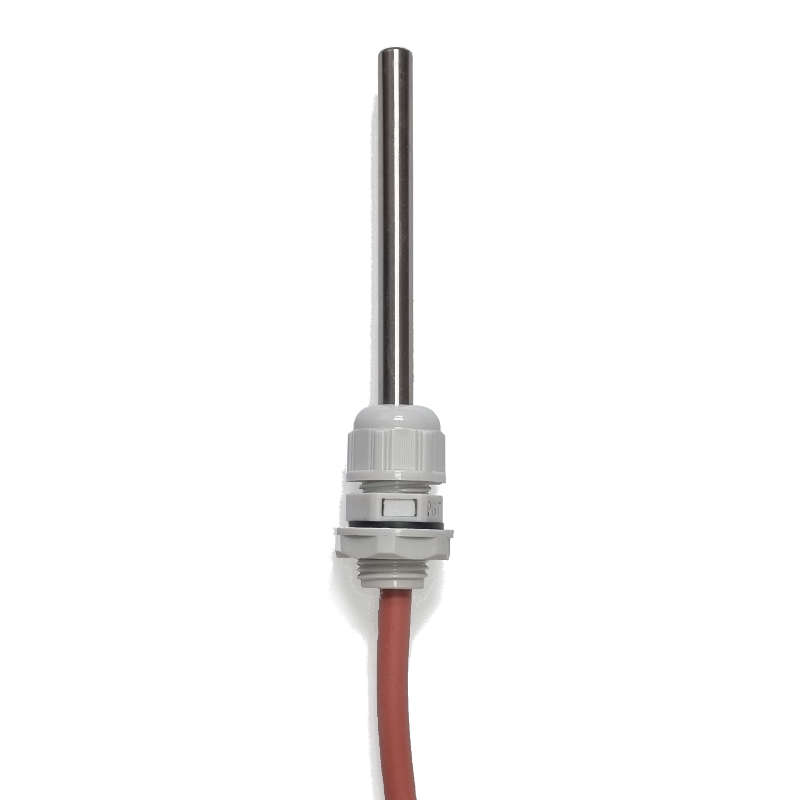

Tvirtinimas panaudojant 6mm kabelio įvadą
